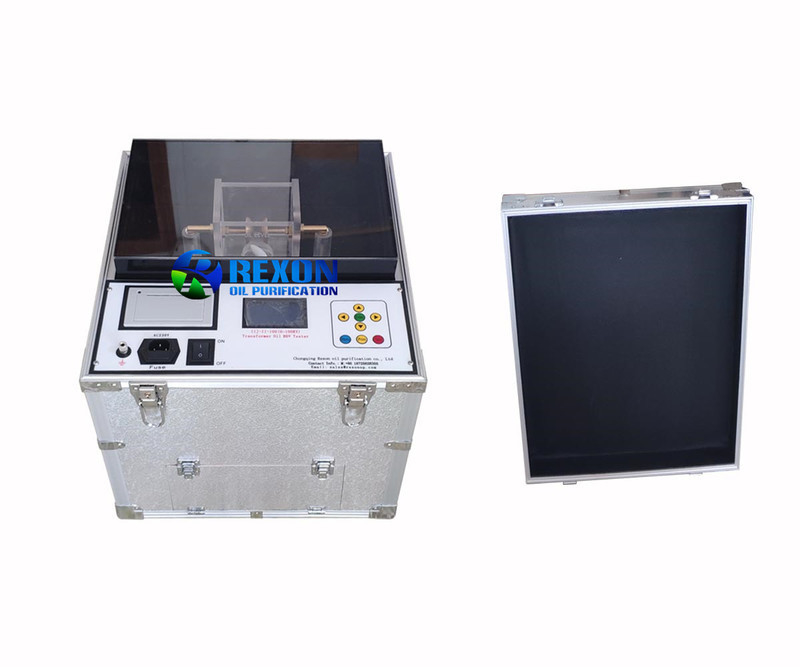

جهاز اختبار BDV المحمول الآلي للزيت العازل سلسلة IIJ-II

التطبيق

يتم تطبيق جهاز اختبار زيت محمول وتلقائي بالكامل من سلسلة IIJ-II لاختبار القوة الكهربائية للزيت العازل ، من 0 إلى 60KV ، 80KV ، و 100KV اختبار قيمة BDV.تم تصميمها وفقا لمتطلبات IEC156 طريقة الاختبار من عزل النفط قوة متوسطة، والتي من خلال البرمجة المناسبة، لديها وظائف من تعزيز تلقائي، والخطوة إلى أسفل، وتحريك، وعرض وطبع. بعد انهيار وسط الزيت،سيتم تشغيل انقطاع HV في غضون 10 ثواني لتمكين العزل التلقائي لنظام التحكم جزئياًهذا يحمي بشكل فعال سلامة الموظفين وسلامة المعدات. التصميم المحمول أكثر ملاءمة لاستخدام المشروع في الموقع ومريحة للحمل، ويمكن أيضا الحفاظ على نظافة الجهاز الاختبار وآمنة.

المعلمات التقنية

1إمدادات الطاقة: 220 فولت AC، 50 هرتز

2التوتر الخارجي: 0-100KV AC

3طاقة: 2.0KVA

4معدل ارتفاع فولتاج الاختبار: حوالي 2 كيلوفا/س

5سرعة اختبار الضغط: 3%

6حساسية الانهيار: < 2 كيلو فولت

7تشويه شكل الموجة: ≤3%

8وقت الانهيار: ≤10ms

9بيئة العمل: درجة حرارة: 0 إلى 40 درجة مئوية

الرطوبة:< 85% (الرطوبة النسبية)

10بيئة التخزين: درجة الحرارة: -20 إلى 60 درجة مئوية، الرطوبة:< 75% (الرطوبة النسبية)

11ارتفاع العمل: < 1500 متر (إذا كان أكثر من 1500 متر ، يمكن تخصيصه)

12خلية الاختبار: زجاجي، حجم 300 إلى 500 مل، مع غطاء وقائي ومزج.

13الأقطاب الكهربائية: الفولاذ المقاوم للصدأ كروية قطرها 36 ملم / نصف نصف الكرة نصف قطرها 25 ملم ، فجوة 2.5 ملم وفقا ل IEC-156.

14وقت الوقوف الأولي لعينة الزيت: 180 ثانية

وقت الوقوف المتوسط لعينة الزيت: 60 ثانية

وقت تسلسل عينة الزيت: 60 ثانية

عدد الاختبارات المتتالية: 6

15الأبعاد والوزن

قبل التعبئة: 475 × 485 × 485 مم

الوزن الصافي: 45 كيلوغرام

بعد التعبئة: 490 × 495 × 495 مم

الوزن الإجمالي: 50 كيلوغرام
