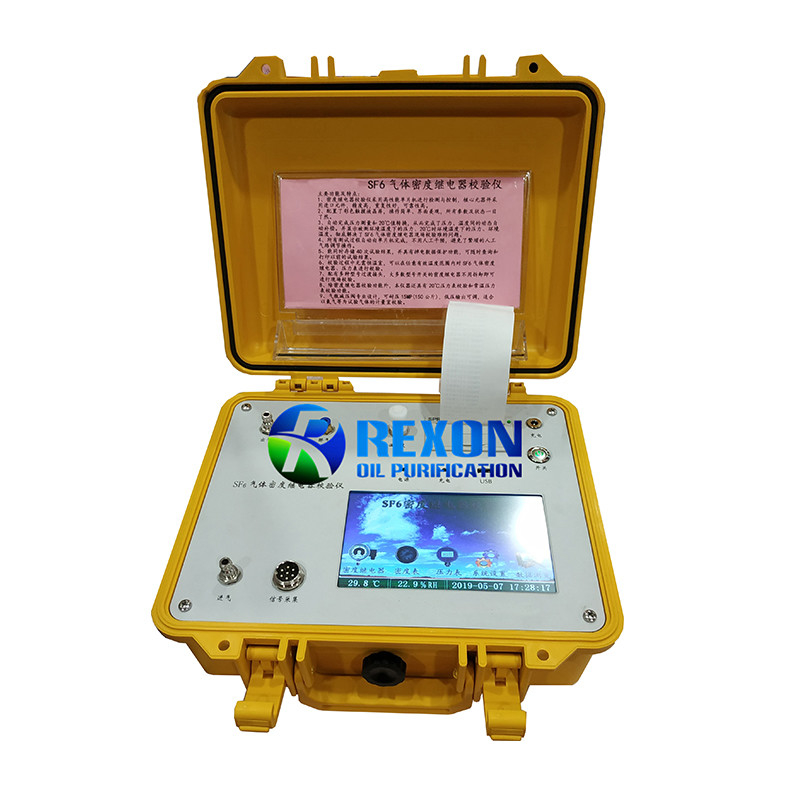

جهاز SF6 لتحديد الكثافة

الوصف

رله كثافة الغاز SF6 هو مكون مهم يستخدم لمراقبة تغير كثافة الغاز SF6 في جسم مفتاح SF6 أثناء التشغيل.بسبب التأثير غير المتكرر لمتروك كثافة الغاز SF6 في التشغيل الميداني، غالبا ما يكون لها عمل غير مرن، سوء الاتصال وغيرها من الظواهر بعد فترة من الزمن، وبعض أيضا تظهر أن أداء تعويض درجة الحرارة من رله الكثافة يصبح أسوأ،التغير المفاجئ لدرجة حرارة البيئة غالبا ما يؤدي إلى سوء تشغيل رلاي كثافة SF6ولذلك، فإن قانون الاختبار الوقائي DL / T596-1996 لمعدات الطاقة ينص على أن كل مستخدم مفتاح SF6 يجب أن يعدل بشكل منتظم رلاي كثافة الغاز SF6.تم تطوير RNSFJ SF6 الكثافة رله المعايير وفقا DL / t259-2012: مواصفات المعايرة لمركز الإرسال ذي الكثافة SF6 الصادرة عن إدارة الطاقة الوطنية.

هذا الجهاز يستخدم شاشة لمسة LCD ملونة بحجم 7.0 بوصة للتفاعل بين الإنسان والكمبيوتر، مما يجعله أكثر ملاءمة للعمل.تتيح بطارية الليثيوم القابلة لإعادة الشحن ذات السعة الكبيرة فترة انتظار طويلةمجهزة بواجهة USB قياسية ، يمكن تصدير البيانات التاريخية إلى محرك أقراص فلاش USB من خلال الواجهة.
بالإضافة إلى معايرة رلايات الكثافة SF6، هذا الجهاز لديه أيضا وظيفة معايرة مقاييس الضغط ومقاييس الكثافة.الجهاز يمكن أن يكتشف تلقائيًا الظروف غير الطبيعية خلال عملية القياسإذا حدثت تسربات في الأنابيب أو تسربات الهواء أو عدم كفاية ضغط الهواء في المدخل والخارج ، فإن الجهاز سيتوقف تلقائيًا عن التشغيل وسوف يظهر تحذير.
في حاوية مغلقة، يمكن أن يمثل ضغط غاز SF6 في درجة حرارة معينة كثافة غاز SF6. من المعتاد استخدام 20 درجة مئوية كضغط غاز SF6 كقيمة قياسية.أثناء المعايرة في الموقع، يجب تحويل قيمة الضغط المقاسة إلى قيمة الضغط المقابلة عند 20 درجة مئوية في درجات حرارة مختلفة للحكم على أداء مرسل الكثافة SF6.

المعلمات التقنية

نطاق المعايرة: 0 ~ 1MPa (الضغط المطلق)

دقة الأداة: الدرجة 015

دقة عرض الضغط: 0.0001mpa

ضغط المدخل: 0.9 ~ 1MPa (الضغط النسبي)

بيئة العمل: درجة حرارة - 10 ~ 50 °C

الرطوبة النسبية: 5 ~ 90% RH

دقة الشاشة: 800 × 480 (بيكسل) شاشة لمسة ملونة

سعة التخزين: 50 مجموعة

فولتاج الاتصال المقاس: DC24V

الأبعاد الكلية للمضيف: 325mm × 275mm × 140mm

الأبعاد الإجمالية لصندوق الملحقات: 360mm × 250mm × 110mm
