اختبار خسائر المقاومة الكهربائية للزيت العازل

الوصف

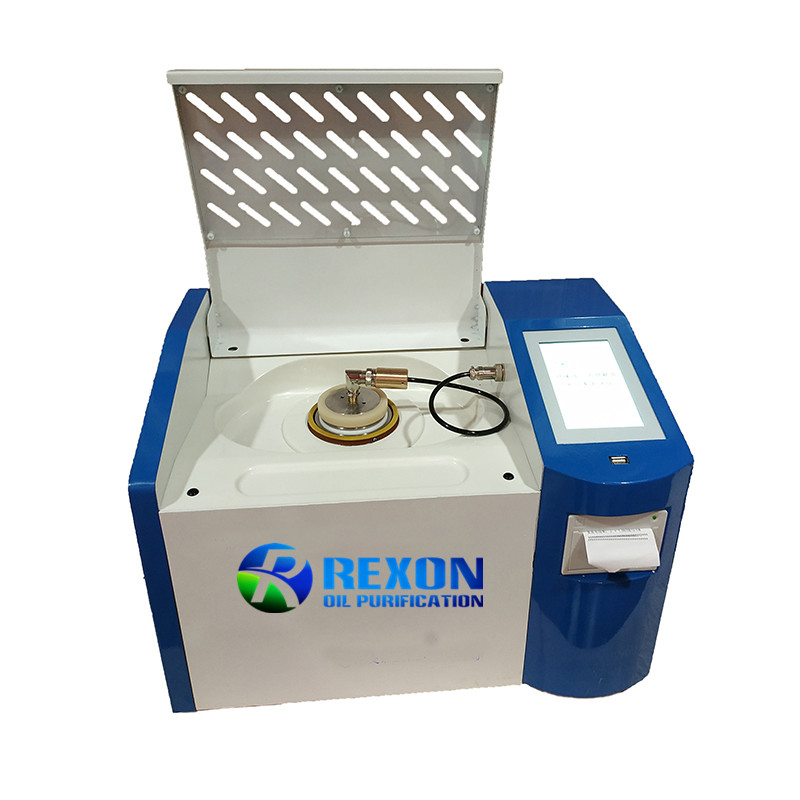

عازل ضياع الديلكتريك للزيت ومختبر المقاومة RNJS، تم تصميمها وتصنيعها على أساس GB/T5654-2007 منيستخدم لقياس عامل التبديد الكهربائي ومقاومة التيار المباشر للزيت العازل والسوائل العازلة الأخرى. يتميز الجهاز بتركيب متكامل ،ويدمج خلية الاختبار، جهاز تحكم درجة الحرارة، جهاز استشعار درجة الحرارة، جسر اختبار فقدان كهربائي، طاقة اختبار التيار المتردد، مكثف قياسي، مقياس مقاومة عالية، مصدر الجهد العالي المتردد ومكونات رئيسية أخرى.الجهاز يتبنى تكنولوجيا رقمية كاملة وجميع القياس الذكي التلقائي، مجهزة بشاشة الكولكور الكبيرة (800*480) شاشة LCD، والتي كل خطوة قد طلبت الصينية، ويمكن تخزين نتائج الاختبار تلقائيًا وطباعة الخروج،بحيث يمكن للمشغل دون تدريب مهني استخدامه بمهارة.

الخصائص

1خلية الاختبار المستخدمة من هيكل ثلاثة أقطاب كهربائية وفقا للمعيار الوطني GB/T5654-2007، مع الفاصل بين الأقطاب كهربائية 2mm،يمكن القضاء على تأثيرات سعة الضياع والتسرب على نتائج اختبار الخسائر الكهربائيةالمعدات مجهزة بمفتاح الكهربائية الصرف الزيت، ويمكننا إفراغ خلية الاختبار في حالة عدم إزالتها وشطفها مع عينة الاختبار.
2يعتمد الجهاز على تدفئة التشجيع المتوسطة التردد ، خوارزمية التحكم في درجة حرارة PID. هذه الطريقة التدفئة لديها مزايا عدم الاتصال بين خلية الاختبار والجسم التدفئة ،تسخين متساو، سرعة سريعة، التحكم في مريحة، والتحكم الصارم في درجة الحرارة ضمن نطاق الخطأ من درجة الحرارة المحددة مسبقا.
3المكثف القياسي الداخلي هو SF6 المملوء بالغاز ثلاثة الكهربائيات الكهربائية، وفقدان الكهربائي المكثف والقدرة الكهربائية مستقلة عن درجة الحرارة المحيطة،الرطوبة والتأثيرات الأخرى، بحيث يمكن ضمان دقة الأداة حتى بعد الاستخدام لفترة طويلة.
4. توفير الطاقة اختبار التيار المتردد باستخدام تحويل التيار المتردد التيار المتردد، وتجنب بشكل فعال التقلبات في الجهد الشبكي والتردد على تأثير دقة قياس الخسارة الكهربائية. حتى مولد،الجهاز يعمل بشكل صحيح.
5وظيفة الحماية المثالية: عندما يكون هناك زيادة في الجهد أو زيادة في التيار الحالي أو الجهد القصير، يمكن للأدوات قطع الضغط بسرعة، وإصدار رسالة تحذير.عندما فشل درجة حرارة جهاز الاستشعار أو غير متصلة، وسوف يصدر الأداة أيضا رسالة تحذير.
6هناك رله تحد من درجة الحرارة في فرن التدفئة بالاندفاع المتوسط. عندما تتجاوز درجة الحرارة 120 درجة، فإن الجهاز يحرر رله ويتوقف عن التدفئة.
7. أكثر ملاءمة يتم تعيين المعلمات التجريبية. نطاق إعداد درجة الحرارة 0 ~ 120 °C، نطاق إعداد الجهد الترددي 500 ~ 2000V، نطاق إعداد الجهد الترددي 300V ~ 500V.
8. استخدام شاشة LCD كبيرة ، مع الضوء الخلفي والعرض الواضح. واجهة ودية ، ببساطة اتبع إشارة القائمة الصينية ، وإدخال الأمر ، يمكن اختبار الجهاز تلقائيًا.وتخزين وطباعة نتائج الاختبار تلقائيًا.
9ساعة في الوقت الحقيقي المدمجة، يمكن حفظ تاريخ الاختبار والوقت وعرضه وطباعة مع نتائج الاختبار.
10وظائف المعايرة للخلية الجافة المنظفة. يمكن لقياس سعة الخلية الجافة وعامل الخسارة الكهربائية تحديد ظروف تنظيفها وتجميعها.يتم حفظ بيانات المعايرة تلقائيًا وبالتالي فإنه يسهل حساب السماح النسبي ومقاومة التيار المباشر.
